Строительные леса рамные (облегченные)
Использование строительных лесов
Леса строительные рамные (леса облегченные) предназначены для проведения отделочных и ремонтных работ на фасадах зданий. Изначально леса строительные изготавливались из грубо обработанного леса, потому были трудоемки в монтаже, и чаще всего использовались одноразово. Сейчас же передвижные леса являются неотъемлимой частью при строительстве.
Монтаж строительных лесов - особенности
Строительные леса представляют собой пространственную каркасно-ярусную систему, смонтированную, из трубчатых элементов: стоек, рам, продольных и диагональных связей, соединяемых в процессе монтажа. Крепление строительных лесов к стене здания осуществляется с помощью захватов, соединяемых с закладными элементами в стенах здания. Соединение элементов лесов осуществляется с помощью центрирующих элементов, расположенных на стойках; специальных фиксаторов, обеспечивающих жесткое закрепление продольных и диагональных связей, а также хомутов.
- температура, 0С . . . . . . . . . . . . . . . . . . . . . . . ±40
- относительная влажность, % . . . . . . . . . . . . . 45-98
- наибольшая ветровая нагрузка, кПа . . . . . . . 0,3
Назначение составных частей лесов
Стойки (1 и 2) - основные элементы каркаса, предназначенные для установки на них других частей конструкции лесов. Нижняя часть стоек является опорной. В верхней части стоек расположены центрирующие элементы для установки стоек «одна в другую». В торцевые стойки (2) вмонтированы лестницы, служащие для подъема и спуска по ним рабочих. С внутренней стороны стойки имеют фиксаторы для закрепления на нем диагоналей (6) и продольных стяжек (5). Стяжка по центру стоек выполняет роль страховочных перил. В стойках торцевых (2) для этой целииспользуются перекладины лестниц. Опора (7) служит для регулировки стоек по высоте. Для организации верхнего яруса предназначены стойки верхние (3) и промежуточные (4), соединённые стяжками-перилами (5), служащими для ограждения рабочей зоны. Настил (8) состоит из 3-х щитов, которые укладываются наверх держателей (12). Диагонали (6) и стяжки (5) служат для обеспечения жесткости конструкции лесов при действии боковых (ветровых) нагрузок. Захваты (9) служат для крепления лесов к стене здания, по сетке 6х6м вертикальной поверхности. Хомуты (10) обеспечивают крепление захватов (9) в любом месте каркаса лесов.

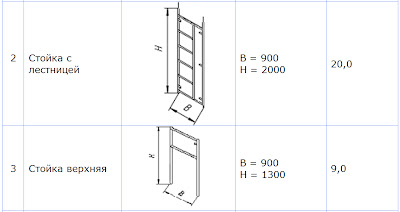

Элементы конструкции:
Кликайте по таблицам, чтобы увидеть их в полную величину
